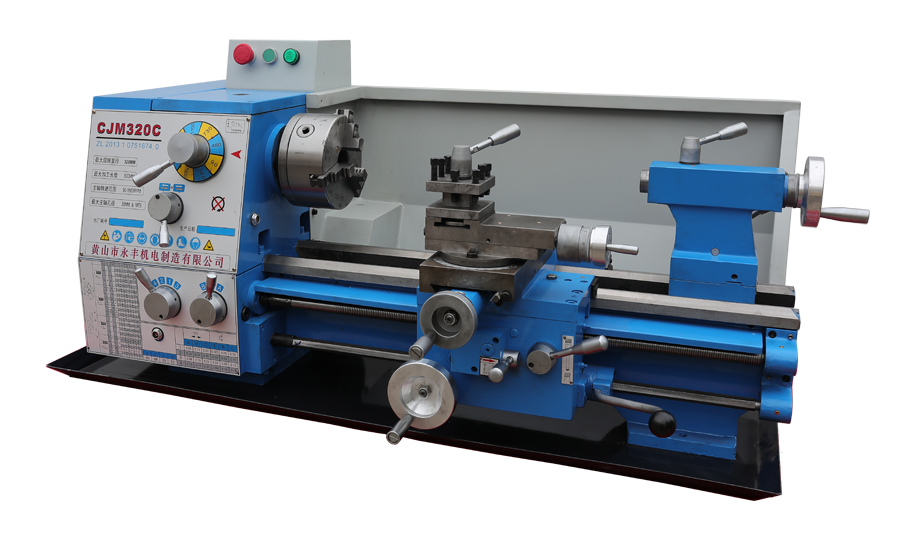

CJM320C机床主要特点
主轴箱全齿轮传动，循环档8级调速，发明专利技术
◆ 12级变速进给箱、涵盖常用螺纹螺距
◆ 纵横向自动进给，采用互锁机构，安全性好
◆ 两山两矩加宽导轨，高频淬火，刚性强
◆ 斜塞铁式刀架拖板；尾座凸轮锁紧；工业机床操纵杆
技术参数机床附件
外形尺寸
联系合作型 号 | CJM320C/500 | CJM320C/750 |
床身上最大工件回转直径 | 320 mm | |
最大工件长度 | 500mm | 750mm |
中拖板上最大工件回转直径 | 165 mm | |
主轴通孔直径 | 38 mm | |
主轴锥孔 | MT.5# | |
刀架最大横向行程 | 160 mm | |
小刀架最大纵向行程 | 75 mm | |
加工公制螺纹种数 | 18 | |
加工公制螺纹螺距范围 | 0.20～3.5 mm | |
加工英制螺纹种数 | 34 | |
加工英制螺纹螺距范围 | 4?～48 （1″/n） | |
加工模数螺纹种数 | 16 | |
加工模数螺纹螺距范围 | 0.20～1.75 π | |
加工径节螺纹种数 | 24 | |
加工径节螺纹螺距范围 | 16～120 π/DP″ | |
主轴每转刀架的纵向进给量 | 0.05～0.35 mm/r | |
主轴每转刀架的横向进给量 | 0.025～0.18 mm/r | |
尾架套筒的最大移动量 | 60 mm | |
尾座套筒锥孔 | MT.3# | |
主轴转速级数 | 8 | |
主轴转速范围 | 90～1800 rpm | |
电 机 | 750W 380V 50HZ (或220V 50HZ) | |
净 重 | 260㎏ | 280㎏ |
毛 重 | 300㎏ | 320㎏ |
外形尺寸 (长×宽×高) | 1170×650×650 | 1420×650×650 |
包装尺寸 (长×宽×高) | 1250×700×760 | 1500×700×760 |
随机附件 规 格 | 选购附件 | ||
三爪卡盘 | φ160 | 油盘 | 底柜 |
呆顶尖 | MT3#，MT5# | 中心架 | 跟刀架 |
刀架扳手 | 四爪单动卡盘 | 过渡盘 | |
内六角扳手 | 4、5、6 | 花盘 | 乱扣盘 |
双头呆扳手 | 11-13,12-14，17-19 | 交换挂轮 | 活络顶尖 |
卡盘扳手 | 冷却系统 | 两轴光栅尺 | |
皮带
| A型800 | 快换刀架（美式欧式） | |
CJM320C机床主要特点
主轴箱全齿轮传动，循环档8级调速，发明专利技术
◆ 12级变速进给箱、涵盖常用螺纹螺距
◆ 纵横向自动进给，采用互锁机构，安全性好
◆ 两山两矩加宽导轨，高频淬火，刚性强
◆ 斜塞铁式刀架拖板；尾座凸轮锁紧；工业机床操纵杆
温馨提示：
1.本公司产品会持续改进与更新，如有变更，恕不另行通知；
2.因机床配置要求不同，产品图片与实物可能会有区别，以实物机床为准。
